主要包括体外诊断的仪器、试剂或系统，用于化学发光，生化，移液工作站，由于该类仪器所需的精度要求很高，其中控制移动的旋转升降模块就显得十分重要，现有技术中的旋转升降模块一般采用丝杆结构来实现升降，但实际使用中这种结构占用空间大，反应速度慢，而且丝杆长期使用免不了磨损和灰尘进入，整体使用寿命较短，使用过程中可靠性也很差。

一种用于体外诊断仪器的同步带式旋转升降模块，包括支架和传动杆，支架包括通过支撑柱连接的底座和安装台，传动杆通过花键装在安装台的上，支架上设有升降机构和旋转机构，升降机构包括固定连接在底座上的升降电机及其升降同步带，传动杆下部固定连接有联动块，联动块的另一端与升降同步带传动连接，旋转机构包括固定连接在安装台上的旋转电机及其同步带，旋转电机通过同步带与固定连接传动杆上部的传动轮传动连接。

      采用同步带结构代替现有技术的丝杆结构，电机带动同步带来实现升降和转动，占用空间更小，电机驱动反应速度更快，而且同步带相比丝杆不会有灰尘的问题，磨损对精度影响小，寿命更长，可靠性也更高。

目的是针对现有技术的缺陷，提供一种占用空间小，反应速度快，使用寿命长可靠性高的一种用于体外诊断仪器的同步带式旋转升降模块。

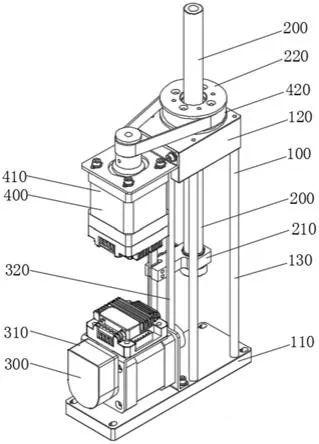

      一种用于体外诊断仪器的同步带式旋转升降模块，包括支架和传动杆，所述支架包括通过支撑柱连接的底座和安装台，所述传动杆通过花键装在所述安装台的上，所述支架上设有升降机构和旋转机构，所述升降机构包括固定连接在底座上的升降电机及其升降同步带，所述传动杆下部固定连接有联动块，所述联动块的另一端与升降同步带传动连接，所述旋转机构包括固定连接在安装台上的旋转电机及其同步带，所述旋转电机通过同步带与固定连接所述传动杆上部的传动轮传动连接。

      用于体外诊断仪器的同步带式旋转升降模块，包括支架和传动杆，支架包括通过支撑柱连接的底座和安装台，传动杆通过花键装在安装台的上，支架上设有升降机构和旋转机构，升降机构包括固定连接在底座上的升降电机及其升降同步带，传动杆下部固定连接有联动块，联动块的另一端与升降同步带传动连接，旋转机构包括固定连接在安装台上的旋转电机及其同步带，旋转电机通过同步带与固定连接传动杆上部的传动轮传动连接。

      采用同步带结构代替现有技术的丝杆结构，电机带动同步带来实现升降和转动，占用空间更小，电机驱动反应速度更快，而且同步带相比丝杆不会有灰尘的问题，磨损对精度影响小，寿命更长，可靠性也更高。性也更高。性也更高。
